结构解析
柜体结构及内部组件或边框组件的讲解介绍

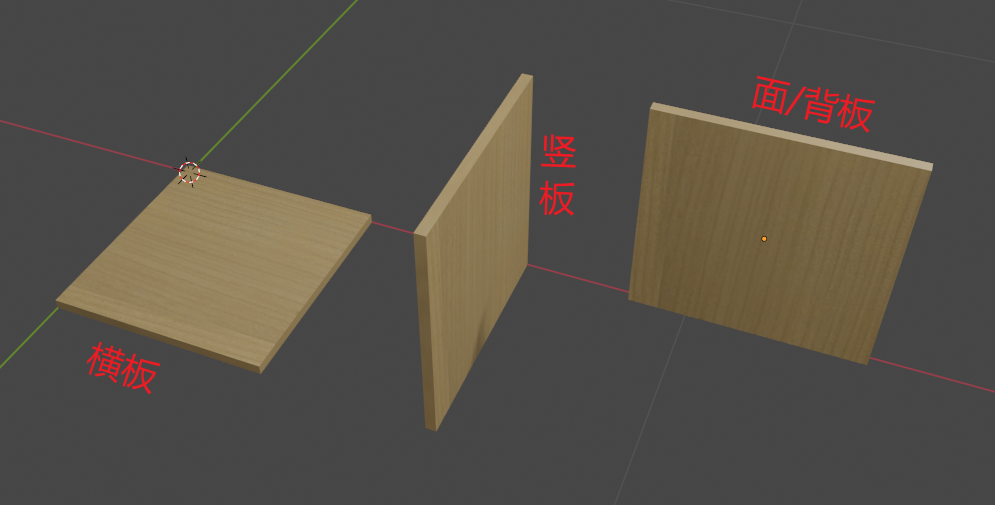

板件解析
板件比较基础。但是一般具备三种摆放方式
一般一个订单百分之99都是这种板件，还有极少数的具备其他角度的板件。
横板类常用板件
顶板
底板
层板
竖板类常用板件
左侧板
右侧板
中侧板
面/背板类常用板件
门板
背板
隔板
柜体解析

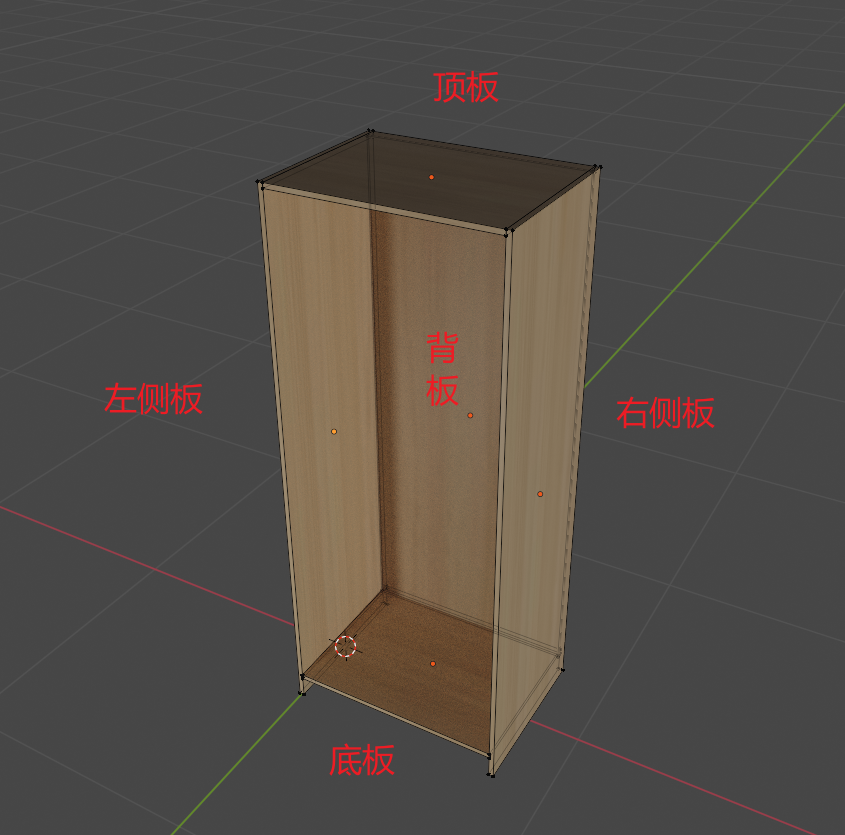

一个常规的柜体一般具备如下图一样的结构
左/右侧板：面对柜体，位于左/右方的竖板。
- 基本的支撑功能。
- 对应方向密封及美观作用。
顶板：位于顶部的横版
- 连接柜体的两个侧板的顶部
- 基本的链接作用
- 固定背部板件的功能
- 对应方向的密封及美观作用。
底板：位于底部，连接柜体底部。
- 连接柜体的两个侧板的底部
- 基本的链接作用
- 固定背部板件的功能
- 对应方向的密封及美观作用。
背板：位于背部
- 支撑柜体内部结构
- 对应方向的密封及美观作用。
TIP
密封：密封具有组合粉尘，昆虫，返潮等作用。背板后方存在后拉条，一般独立为背板组件
组件结构
组件具备几个基础条件
组件必须放置在一个空间内
- 例如柜体的某个空间内放置抽屉
- 柜体内的衣杆，在柜体内部的空间
- 收口，踢脚等，也是在柜体单元内或者外部产生一个空间才能正常使用。
组件具备一个空间以和放置的空间做关联
抽屉的空间和柜体的空间的
宽度及深度会有一个基础的关联关系背板等组件，会穿越空间盒子大小。以达到嵌入的效果。
空间在之后的模型示图中都是灰色透明的方块
组件内必须具备一个以上的板件或五金。
- 无内容的组件会给维护和设计带来不必要的麻烦
- 没有内容的组件也没有任何意义。
组件具备一个基础的正面方向
任何组件都具备一个立方体空间盒子（box）
默认摆放时，盒子的Y-方向为正面，了解空间规范。
box用于放置指定空间内，空间和组件的关系。
TIP
以下提供集中常见的组件作为参考

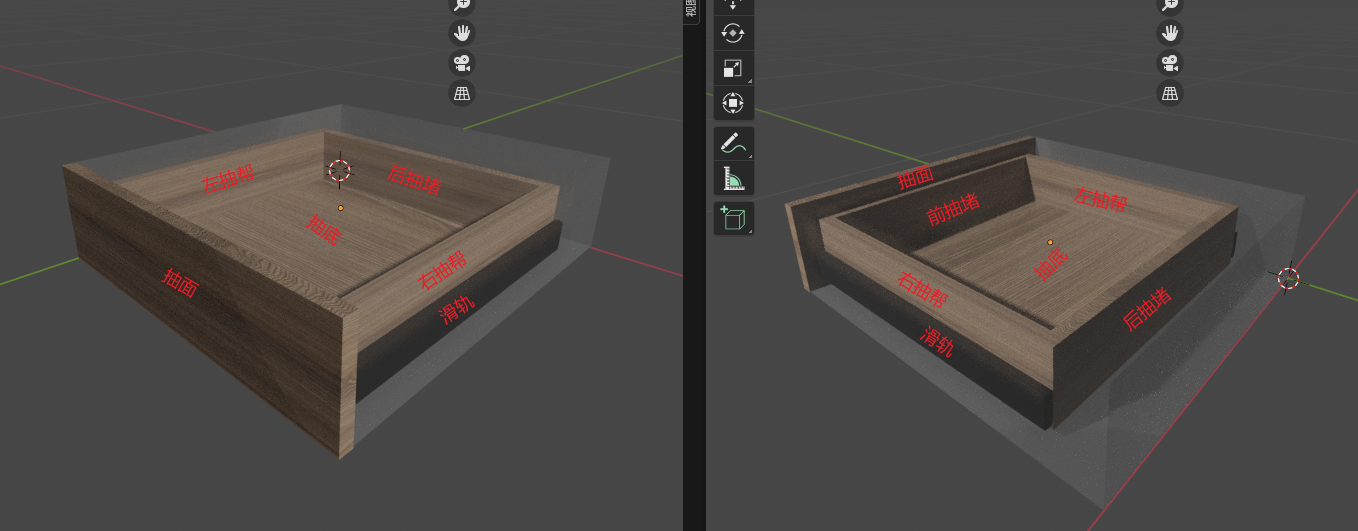

组件结构——抽屉组件
常规抽屉结构
抽面
- 装饰作用
- 可加锁，可加拉手等五金
左/右抽帮
- 支撑抽盒
- 挂载滑轨五金
- 固定抽底
前/后抽堵
- 支撑抽盒
- 固定抽底
- 前抽堵可挂载抽面
- 前抽堵根据工艺可取缔（但不建议）
抽底
- 支撑抽盒结构
- 抽屉内部置物
- 美观作用
- 托底轨支撑
滑轨
三节轨
- 抽屉伸缩作用
- 链接抽屉到相关空间
- 悬挂抽屉
托底轨
- 抽屉伸缩作用
- 链接抽屉到相关空间
- 悬挂抽屉
- 隐藏滑轨
适配空间

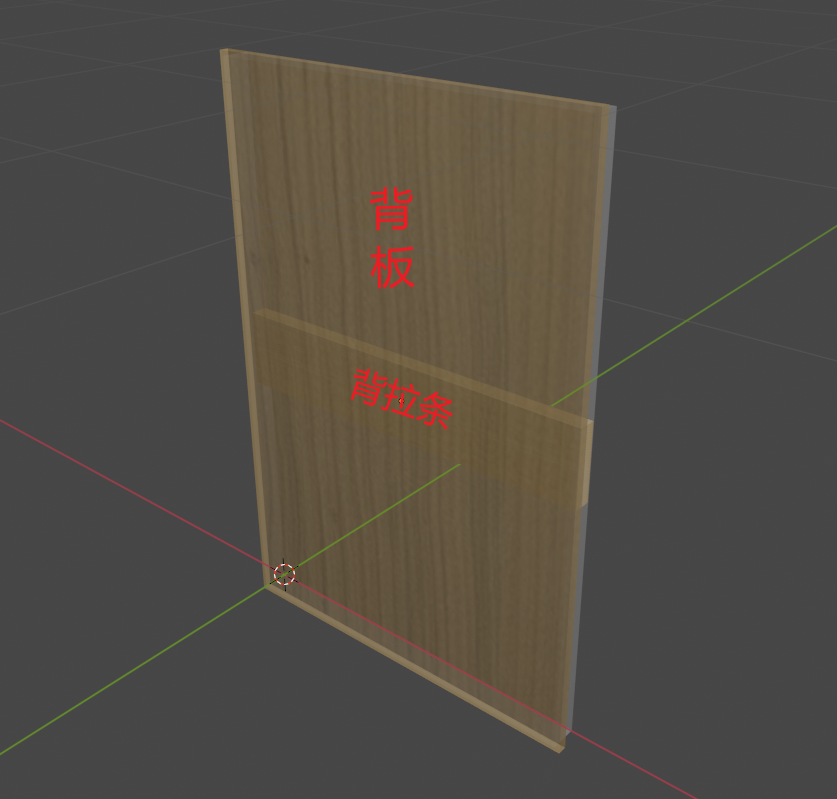

组件结构——背板组件
常规背板组件
- 背板
- 支撑当前的对角线
- 背部空间密封
- 背拉条
- 支撑背板，防止变型
- 对柜体中间部分起到拉力作用。
组件结构——收口组件
用于柜体靠墙部分与墙面做美化用途的组件

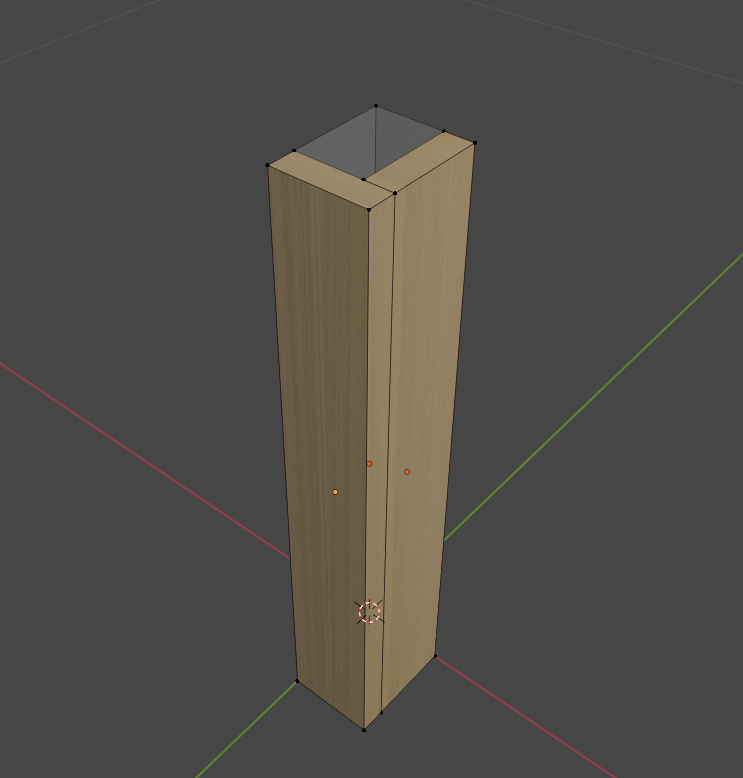

下图是一种常规L型收口之一。
见光板
见光板在很多结构中都存在
- 位于在正常情况下，在柜体外表的部分
- 与门板材质相同，美化柜体
- 部分设计与门板不同，但同样美化柜体
支撑条
很多结构中也常有，一般作为一个无法独立放置的板件中，起到连接或支撑作用。
- 位于内部不可见部分
- 支撑并连接见光板
组件结构——五金组件
五金组件一般有灯带，衣杆，拉篮等

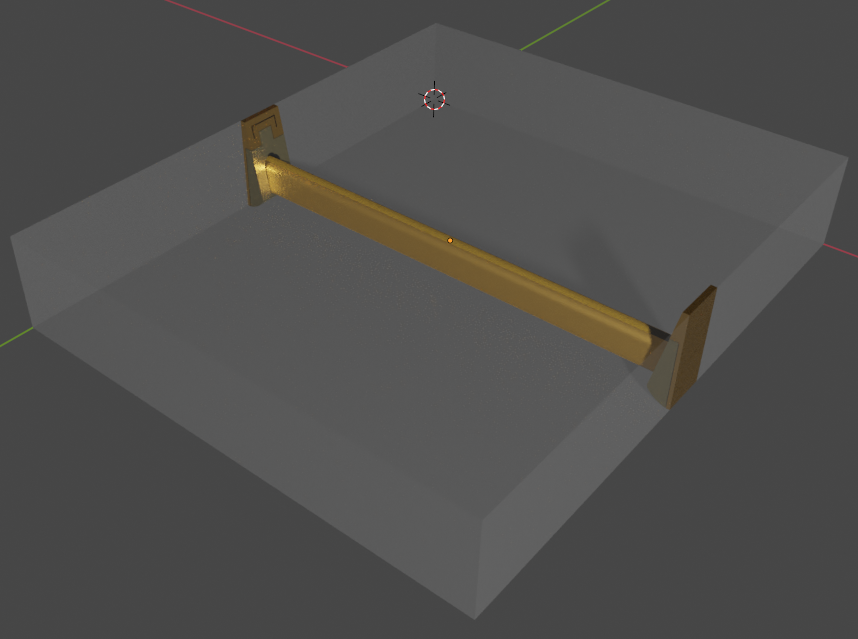

下图演示一个衣杆组件
五金组件最主要的是空间适配的运用。
衣杆一般位于所添加空间前后（Y）方向的居中位置。
衣杆一般顶到左右两侧，上下位置则根据实际情况调整，上方一般保留100以内的高度。
