维度基础

空间概念

学习此软件，需要有一定的数学三维空间概念基础。

维度入门

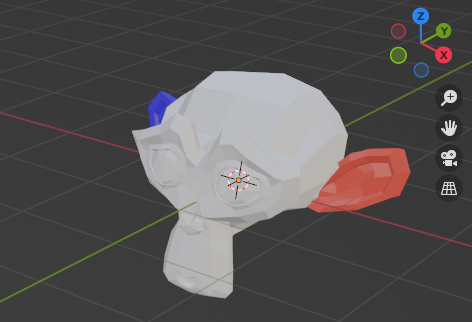

XYZ三轴方向。首先看一个图

猴子模型

对应方向	X轴（红线）	Y轴（绿线）	Z轴（蓝线）隐藏
正值	右面（红色耳朵）	背面（后脑勺）	上面（头顶）
负值	左面（蓝色耳朵）	正面（鼻子）	下面（下巴）

---

三维属性

那么我们需要了解一个物体具备三个空间概念。

这三个概念都具备三个轴的属性，只是运用的属性不同。

• 尺寸
  • 尺寸决定了物体的大小
• 位置
  • 位置决定了物体的摆放
• 旋转
  • 旋转决定了物体的朝向

空间进阶

尺寸篇

这里一般设计师不需要深刻记忆，只需要知道有这么一个概念即可，这个是为了后续铺垫的基础知识。

正常情况下，物体的正面都与我们第一视角相对。

• X轴一般对应物体的宽度，一般参数中是width，简称---W

• Y轴一般对应物体的深度，一般参数中是depth，简称---D

• Z轴一般对应物体的高度，一般参数中是height，简称---H

市面常见软件有两种修改方式，一种是基于物体中心，像对应轴的正负方向形变。

另一种是，基于物体的某个面，向另一个方向形变。本质上没有区别。只是计算方式和坐标方式的不同。

位置篇

这里一般设计师不需要深刻记忆，只需要知道有这么一个概念即可，这个是为了后续铺垫的基础知识。

• X轴一般对应物体的左右位置

• Y轴一般对应物体的前后位置

• Z轴一般对应物体的上下位置

位置本身计算并不困难，但是位置计算一般需要叠加尺寸，另外位置在不同软件的相对中心点不同。导致了计算公式的复杂程度也有不同。

中间计算：

一般为物体中心点，为位置的位置坐标，常用在3D软件中，因物体外观不规则，球形、类球形计算具有一定优势。

例如，一个半径1000㎜的球体，一个位置0的墙面。那么我们要输入1000m的位置坐标值，球体会刚好和墙面接触。

就像这只猴子中心的那个准心一样。

指定点计算（左下后）：

一般为物体的左面下面后面，三面交汇处的点。

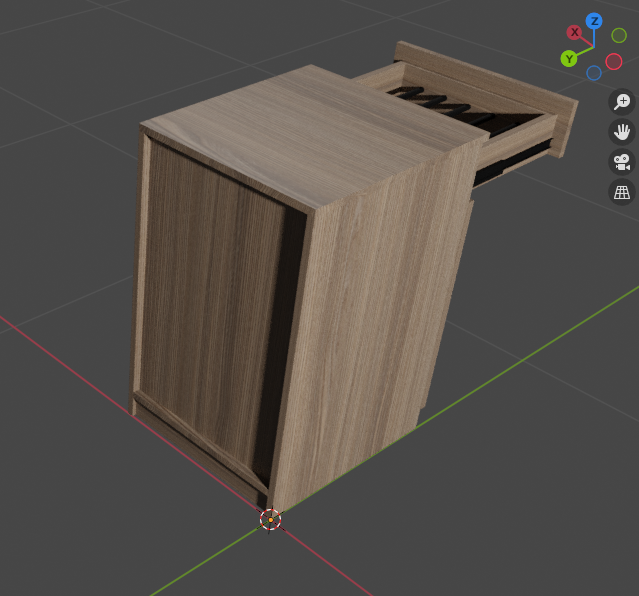

这个视图是柜体的背面，观察下方的准心处。如果柜体面对我们，这个点就位于物体的坐下后。这个一般在矩形物体中，具有得天独厚的计算优势。

位置的计算方式不同不影响逻辑。也只是计算方式的优劣。区别不大。

但是大多数软件的空间坐标是根据上方猴头图的右上角的坐标一样，Y+方向是在背面（我们所谓的背面）。所以Y轴越大越往后。Y-方向则距离我们更近一些。

其实这里并没有错误，错误的是一个习惯和显示的问题。因为我们默认习惯于构建的物体像照镜子一样面对我们。所以我们一般会把物体的背面，放在我们第一眼看不到的正面，导致了Y轴正负方向与我们第一时间自以为的方向产生了差异。

DANGER

警告：尺寸值的增加和位置值的增加是完全不同的。一定要区分开！！

影响	正 方 向 加 大	正 方 向 加 大	负 方 向 减 小	负 方 向 减 小
轴向	尺寸	位置	尺寸	位置
X方向	宽度变大	物体左移	宽度变小	物体左移
Y方向	深度变大	物体后移	深度变小	物体前移
Z方向	高度变大	物体上移	高度变小	物体下移

旋转篇

一般针对不同角度的设计需求。

此知识点设计几乎用不上，可以直接跳过。

首先是上下观念，因为上下这个观点在地球范围内，基本上没有异议。所以个体轴一般的Z轴和世界轴通用。

其次是前后概念，前后概念因为你只要面对哪边，哪边就为前面，并且它永远和Z轴交叉呈90度。如果平行与Z轴，则这个物体Z轴和Y轴重叠使用。

最后就是左右概念，这个根本用不上世界坐标，它属于目标对象自己的坐标。

这个旋转轴就像是一个在深海潜水。你唯一可以参照世界的就是上下，其次根据上下我们判断前方。但是我们侧着游泳，或者斜躺，亦或者其他形态。

我们的左右相对我们是永恒不变的。

总结

1. 轴只有三个且相互之间绝对垂直
2. 尺寸和位置和旋转是独立的。
3. 逻辑上的认知误差是行业误差。不是逻辑错误。
