拆单页面
操作建议
如果是前端设计出错，在问题较多的情况下，建议修改前端。后端不推荐修改。
难度大，出错率高。可视化弱，并且脱离了设计框架的初衷。

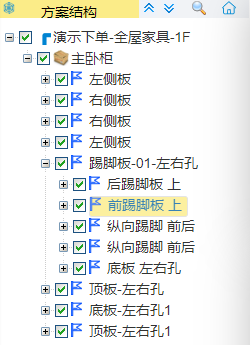

方案结构
方案结构的作用，通过产品树，能够快速定位对应柜体及元素对象。
操作技巧
双击元件快速定位
勾选/取消勾选可显示/隐藏相应的板件，五金及柜体。
按着ctrl+鼠标左键可以多选，一般用于粘贴工艺或隐藏。
方案结构右键
添加为部件工艺
把适配好的，可以固定的组件或柜体或板件（通常为板件）保存为工艺库。之后不需要重新为此对象添加工艺。
添加为基础版
这里在CAD板件中为特殊板件，其实特殊板件这个称呼也确实更为贴切。
特殊板件可以设置此板件
纹理方向（强制）
是否不输出（设置是否输出至料单）
不碰撞出槽（设置是否可以被其他板件嵌入开槽）
薄板被动开孔（当这个板件为薄板时，是否能被打孔）
不能被动打孔（不被其他板件碰撞产生五金）
不能被动打孔面（对上方功能，指定某个面生效）
接触面也封边（有些板件在接触面不需要封边，情况极少）
备注（备注会输出到料单）
查看产品ID
查看到ID之后。可以去后台搜索并设置已适配好的基础板或工艺库。
上箭头按钮
快速折叠产品结构树
下箭头按钮
快速展开产品结构树
放大镜(按关键字搜索)按钮
快速查询
查询方法：
房子(按房间查看)按钮
定位房间从而只显示对应房间的柜体。
属性信息
此处会放置选中对象所有的信息
名称
对象的名称，并且在搜索功能中也可以快速查询。
编号
板件唯一编号，在之后的标签和拆单后的表格里都能查询。并且在搜索功能中也可以快速查询。
类型
此处会后台自动分析这个板件的类型。但是一般类型都区别不大。但是如果是门板类型的，则不会被打孔，拉槽等。
位置
可以修改查阅板件的世界坐标，临时修改位置
大小
可以临时修改板件的长宽高，但这个长宽高也是基于世界轴的。所以只能根据尺寸或者尝试判断。但是在这里修改的概率很小，并且也不建议在此处修改。
如果修改，相对于的尺寸是从对象中心处放缩。而不是从一边向另一边。
类型（输入框）
这里可以修改当前板件类型。一般是前端使用错误的模型需要临时修改而准备的功能。主要是把门板类型换成其他类型，以开启打孔拉槽等功能。
材质ID（输入框）
因为分辨率的因素，可能看起来像是材质II
这里可以获取到当前对象的材质ID。并且去后台对相应材质进行增加，删除，修改，查询。
材质（输入框）
显示对应材质ID的材质名称
补板（输入框）
如果此项为1（true）则进入补板列表。否则不为补板
不碰撞出槽（输入框）
如果此项为1（true）则不能被出槽。否则可以出槽
薄板被动开孔（输入框）
如果此项为1（true）则如果为薄板可以被打孔。否则不可被打孔
不能被动打孔（输入框）
如果此项为1（true）则不可以被打孔。否则就可以被打孔
备注（输入框）
这里输入的信息会被导出到料单
保存按钮
以上有输入框的选项，修改之后，保存之后，在刷新之后才可以生效。
下方显示栏
因为内容项目太多，并且不可修改，所以就不在阐述。可以结合上方综合判断。
主页面操作
透视视图切换
选择可以把所有板件材质透明，可以快速观测线条或五金。
爆炸视图切换
选择可以进入爆炸视图。
碰撞分析
板件的碰撞检测分析。
一键拆单
点击之后拆单。一般为审单的最后一步操作。
更多操作选项
此项目内容过多，单独讲解
右键
此项目内容过多，单独讲解
更多操作选项
里面有很多选项，并且会随着之后的更新，有可能增加选项。
五金碰撞
五金之间相互的碰撞。但是碰撞检测机制是五金的最大轮廓的立方体为检测体积。
也可以根据不同五金的设置而屏蔽检测。
孔槽碰撞
打孔的五金和拉槽的五金及板件拉槽的重叠检测
五金规避
在以上两种碰撞的时候，会自动规避16的倍数距离
TIP
为什么是16？因为默认32的情况下，避让距离过大，与另一个五金的碰撞的概率会更大，也可能会因为窄条的宽度不够宽。而无法规避。16的偏置也比常规的五金最大孔径大一些。并且也是32的1/2。
漏孔检测
如果两个板件之间可以打孔，但是没有出孔。可以检测出来提醒。
但如果板件之间有间距，则不能被识别。这种概率极小，并且出现在手动编辑轮廓的可能性才是最大的。
漏边检测
存在没有封边的边。会做出提示。
应用通用工艺
快速的根据企业的设置的工艺对相应柜体进行快速适配工艺
隐藏所有门板
隐藏门板类别的板件。从而更方便观测
显示材质颜色
如果企业材质有设置后台，则能够做材质区分。但是因大部分企业的材质统计不完整或材质更迭较快。所以适配的情况可能不尽人意。但基本不影响。
显示纹理方向
会在板件上显示出一根红线，做纹理的显示。但是实际情况下，纹理必然存在纹理。只是不区分方向的纹理。所以无纹理的材质，也依然会显示纹理。这里不影响。
酷家乐设计
在企业选购酷家乐有API接口的用户，这里可以跳转回酷家乐。
查看补板清单
在右键添加为补板的板件，一个已选补板板件的整体清单。
TIP
补板的机制是提供下载筛选，并不具备修改工艺的功能。
如果修改了工艺，单独操作补板无效。需要拆单之后，下载补板料单。
用料分析
新功能：
在正常情况下，拆单之后才知道我们已经使用的材质、封边、五金。但是具备这个功能，可以提前列出已用的物料清单。从而自行排查。
尺寸超限板材检测
新功能：
在后台数据中，可以提前预设好相应材质的尺寸，可以使用这个检测，避免板材超过原材料尺寸。
右键
在左键选择对象之后，鼠标右键单击弹出右键菜单。
隐藏板件
快捷键H，也可以勾选方案结构
参考方向
需配合置为自动AB面
参考方向置为A
五金打孔，把开孔面换为A面。
参考方向置为B
五金打孔，把开孔面换为B面。
置为检测漏孔
置为不检测漏孔
临时修改指定板件不检测此板件漏孔
置为检测漏孔
临时修改指定板件检测此板件漏孔（默认）
设置侧边相连
设置侧边不相连（默认）
临时修改指定板件侧面不相连
设置侧边相连
临时修改指定板件侧面相连
置为自动AB面
置为自动AB面（默认）
临时修改指定板件孔位自动AB面翻转
置为不自动AB面
临时修改指定板件孔位不自动AB面翻转
置为单饰面
无默认，如有指定单饰面板。建议勾选。会影响打孔或者异形开料。
置为单饰面A
临时修改板件为单面饰面板，饰面在A面
置为单饰面B
临时修改板件为单面饰面板，饰面在B面
取消单饰面设置
取消则为双饰面设置
改变纹理方向
点击生效，纹理旋转90度。建议
添加为补板
点击添加。进入查看补板清单
TIP
补板的机制是提供下载筛选，并不具备修改工艺的功能。
如果修改了工艺，单独操作补板无效。需要拆单之后，下载补板料单。
复制工艺
复制当前指定板件的工艺
切换五金，例如三合一换二合一建议
复制材质
复制当前指定板件的材质建议
粘贴工艺
只有在复制工艺之后显示
TIP
当前未选中板件，请选择板件！
是因为和复制材质一同使用了，需要重新复制
粘贴刚才的工艺到现在选择的板件
[x]拷贝布置方案
[x]拷贝外部五金
[x]拷贝封边
勾选项才能粘贴
粘贴材质
只有在复制材质之后显示
粘贴刚才的材质到现在选择的板件
提示窗口
在各种检测分析时，会弹出各种窗口
不同颜色的报警，严重程度不同。但不同检测的颜色也不同。
双击对应的警报或提示，可以快速定位报警提示的位置。
板件碰撞
板件之间的碰撞情况建议
无提示则无碰撞
红色不出槽
板件之间的交叠。一般为两个模型重叠部分
紫色出槽
板件之间产生了超宽的槽。一般只有薄板才出槽
绿色出槽
两个板件互相出凹型开缺，相互锁紧，一般都是酒格槽。
蓝色出槽
背板和普通板件的槽。
五金碰撞
无提示则无碰撞
孔槽碰撞
无提示则无碰撞
漏孔检测
无提示则无漏孔
漏边检测
无提示则无漏边
工艺栏
在选中板件之后，右侧会弹出灰色部分的工艺栏。
布置方案
可以针对某个点至另一个点的五金配置
布置方案
可以观察当前的配置详情
显示匹配
可以显示当前适配好的五金，如果不显示，则没有相对于尺寸的配置
布置方向
在前后不对称配置的情况下，可以前后调头。
参考方向
五金的孔位朝向调整
但这里存在工艺库的情况下，优先工艺库。
通用工艺的情况下，优先适配高度来自动区分AB面。
操作
[+]
新增一组工艺库
[-]
删除对应边所有工艺
删除
删除对应边指定工艺
外部五金
可以针对某个点至另一个点的单独的五金配置
操作
[+]
新增一个五金
[-]
删除对应边所有五金
删除
删除对应边指定五金
五金
可以观察当前的五金详情
起点距离
根据板件的面显示点，选择五金距离起点的边距。
距边
这里一般不填写
这里一般为五金距离侧面（两个点所对应的面）的距离
参考方向
五金的孔位朝向调整
封边
可以针对某个点至另一个点的封边配置
封边
预览当前选择的封边信息
操作
配置上次封边
快速添加之前操作过的封边
[+]
添加封边
点击之后弹出选择窗口的按钮
配置到当前封边
配置到该板件的所有封边
配置到所有板件的所有封边
关闭
[-]
删除指定边的所有封边
替换
替换当前选中封边
点击之后弹出选择窗口的按钮
替换该柜体该类型封边
替换该柜体才值班的该类型封边
替换所有该材质板件的该类型封边
替换该类型封边
替换所有板件的所有边
关闭
